產品描述：
采用M6材料，進行精密布線，并對高速信號走線進行仿真，信號質量好，能夠保證模塊的測試一致性和信號的還原性，避免測試板影響模塊的眼圖指標；通信接口為USB接口，保證產品的通用性和普適性，或者外配USB轉I2C的轉接板進行上位機通信。
產品特點：
1. 5V電源供電，保證電壓穩定；
2. 符合MSA協議；
3. 差分信號線長度匹配；
4. I2C接口通信；
5. 板載LED狀態指示；
6. 包含上位機GUI軟件；
7. 兼容QSFP+ /QSFP28/QSFP56模塊；
8. 2.92mm 接口，速率支持40GHz；
9. 帶有過壓保護和TVS保護功能；
10. M6板材；
11. 板載信號插損測試參考線；
12.產品尺寸：13*10 cm
標準及協議：
1. 符合SFF-8636、SFF-8665、8661、8662、8663等標準；
2. QSFP28狀態和控制；
3. MSA協議兼容；
4. 命令控制和二次開發例程；
定購信息：

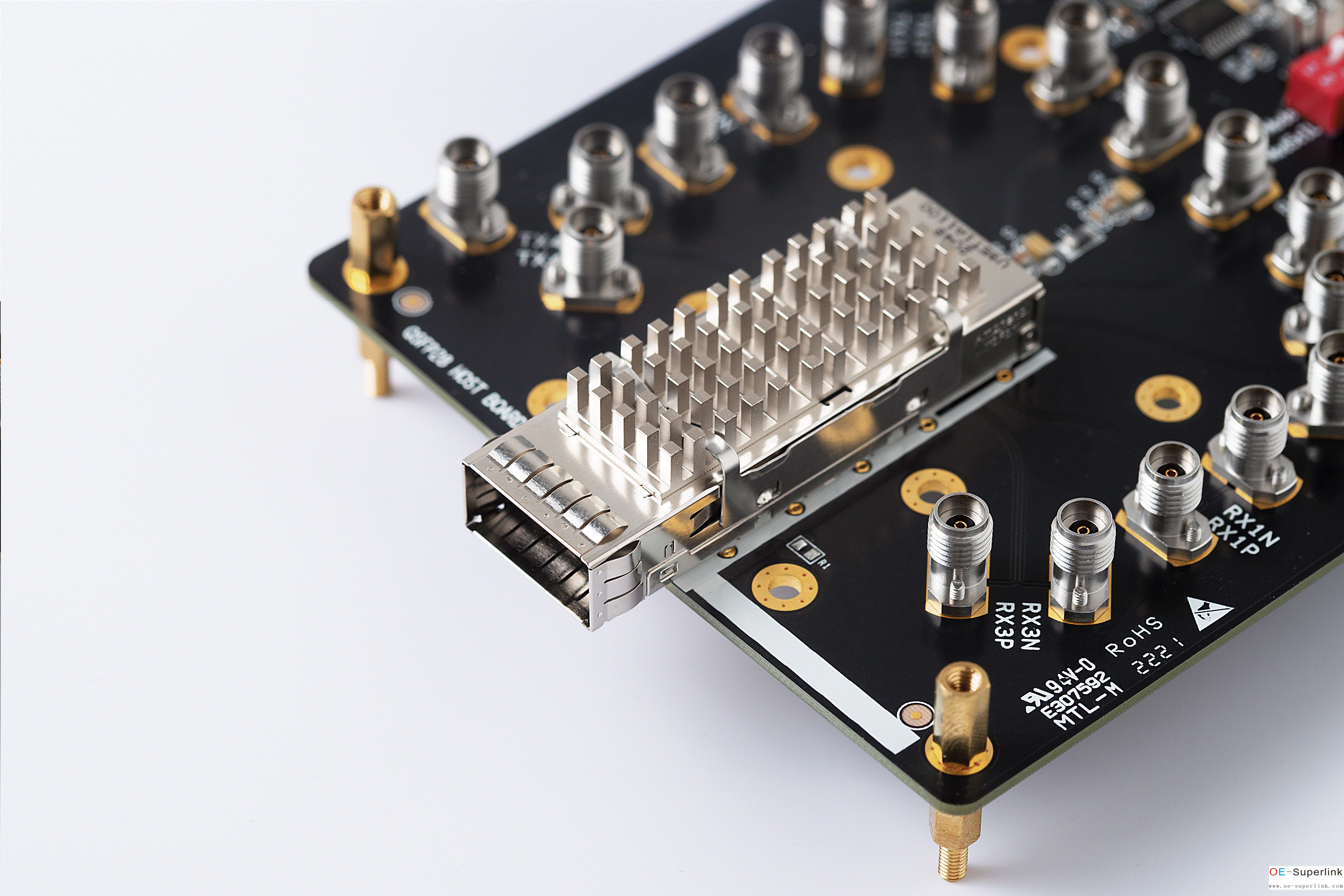

描述：QSFP28垂直安裝測試板；
型號：MTR4-C1-HW-V-V1.0
