產品描述：
采用高頻板材設計，進行精密布線，并對高速信號走線進行仿真，信號質量好，能夠保證模塊的測試一致性和信號的還原性，避免測試板影響模塊的眼圖指標；通信接口為USB接口，保證產品的通用性和普適性，或者外配USB轉I2C的轉接板進行上位機通信。
產品特點：
1. 12V電源供電，保證電壓穩定；
2. 符合MSA協議；
3. 差分端口線長度匹配；
4. 所有4組差分信號長度匹配；
5. USB接口通信；
6. 小巧靈活，使用方便；
7. 測試方便，擴展容易；
8. 符合產品相關標準；
9. 包含上位機GUI軟件；
10. 射頻信號質量好，可靠性高；
11. 兼容QSFP+ /QSFP28模塊；
12. 2.92mm 接口；
13. 帶有過壓保護和TVS保護功能；
14. 兼容單模和多模光模塊；
15.支持碼型：支持PRBS7、PRBS9、PRBS15、PRBS23、PRBS31等碼型；
標準及協議：
1. 符合SFF-8636、SFF-8665、8661、8662、8663等標準；
2. QSFP-Plus~QSFP28協議；
3. MSA協議兼容；
4. 命令控制和二次開發例程；
定購信息：

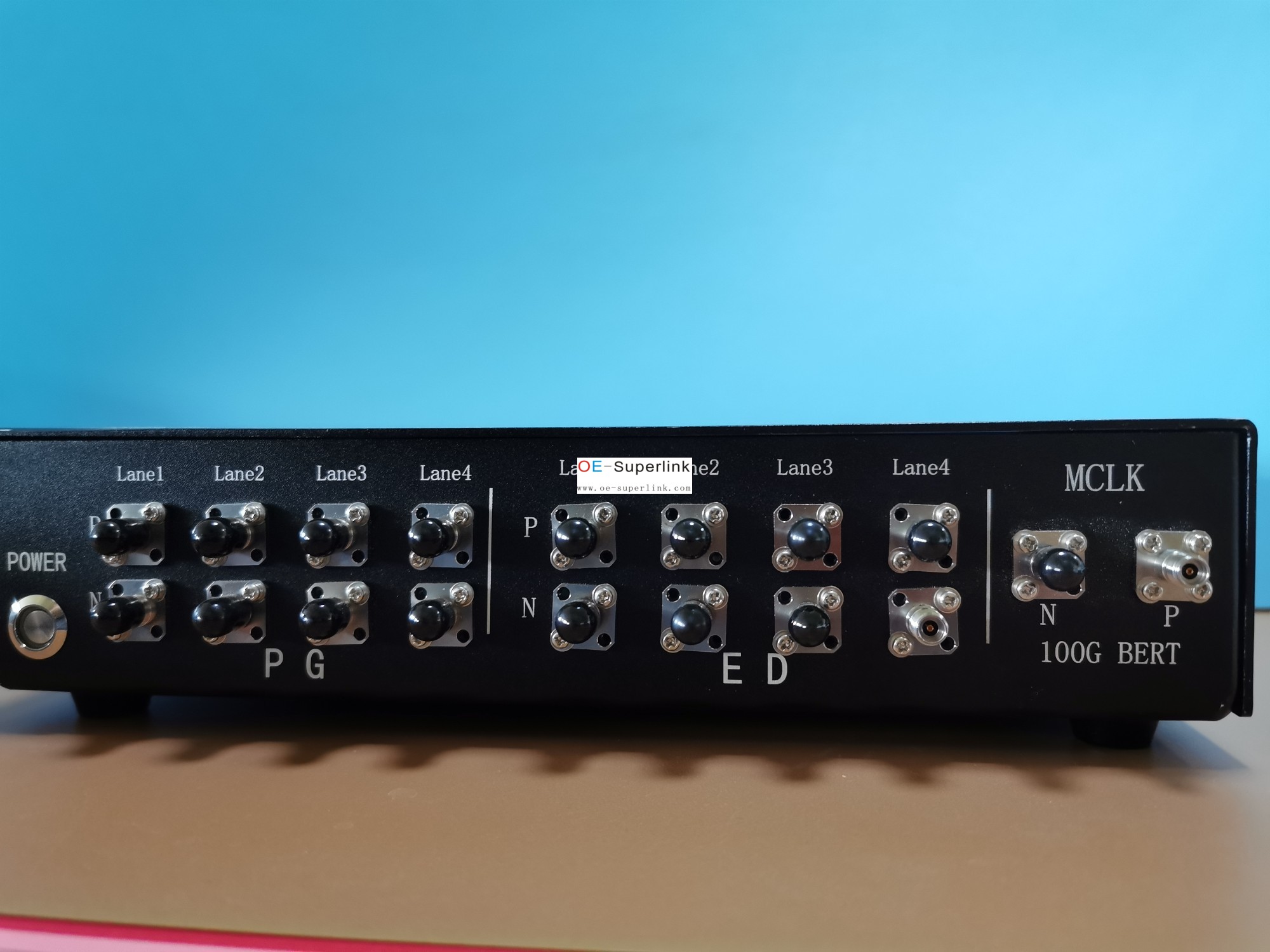

描述：100G誤碼儀；
型號：OEBT442-2A8-V2

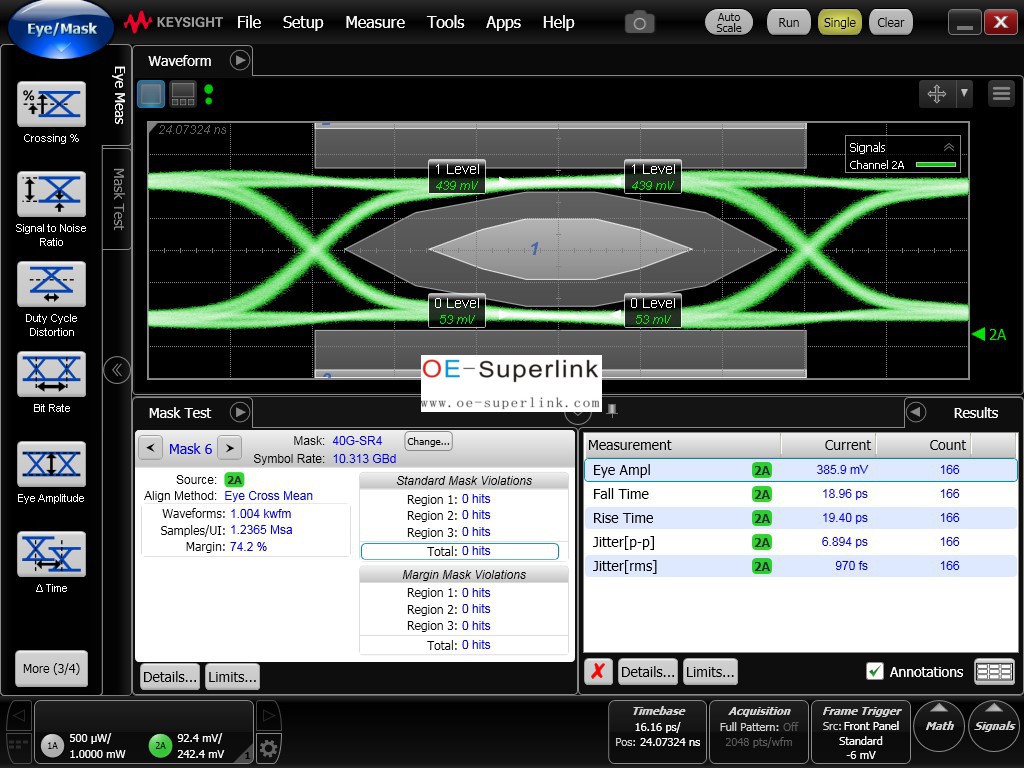

10G眼圖：

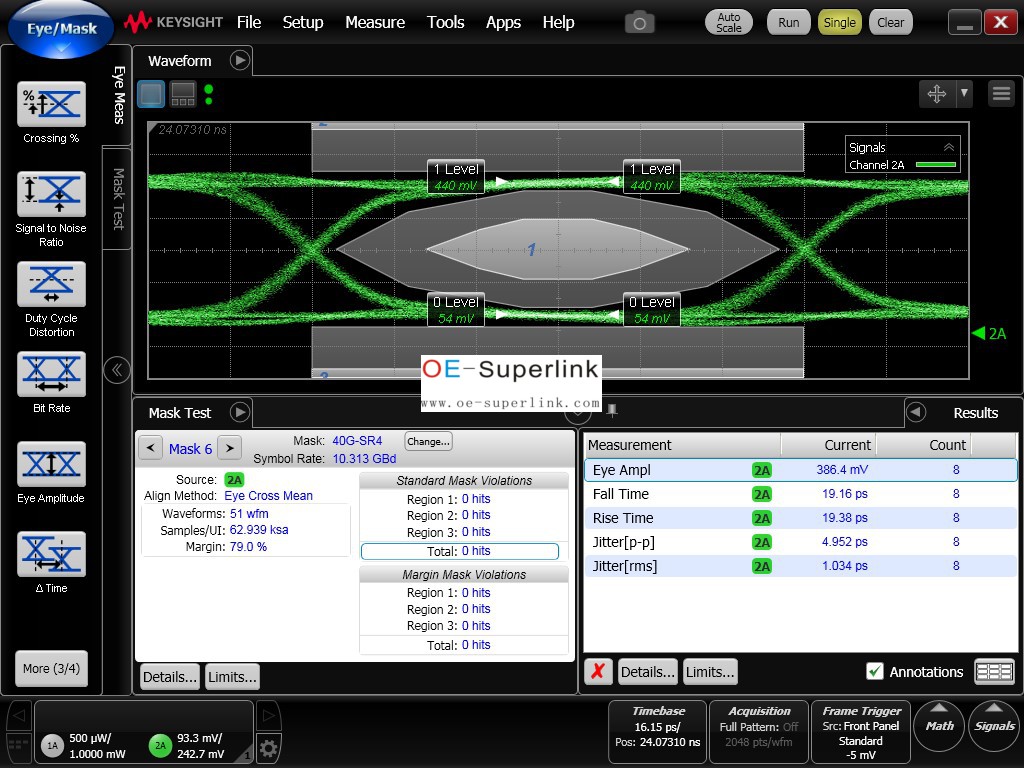

10G眼圖：
10G最佳眼圖：

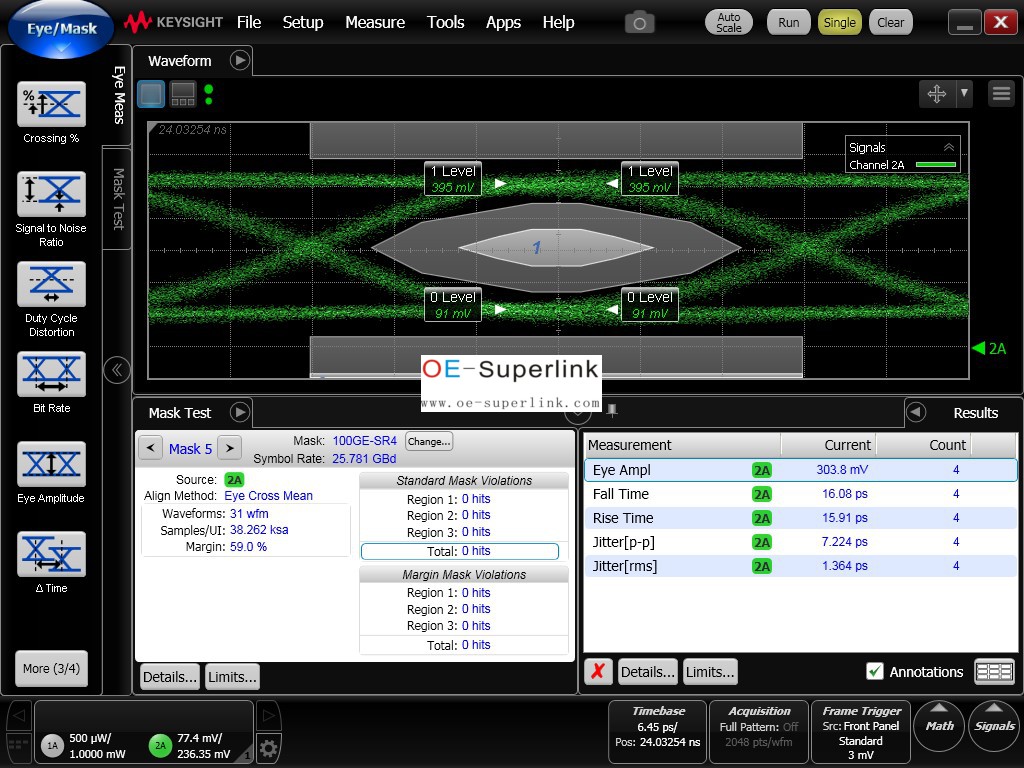

100G眼圖：

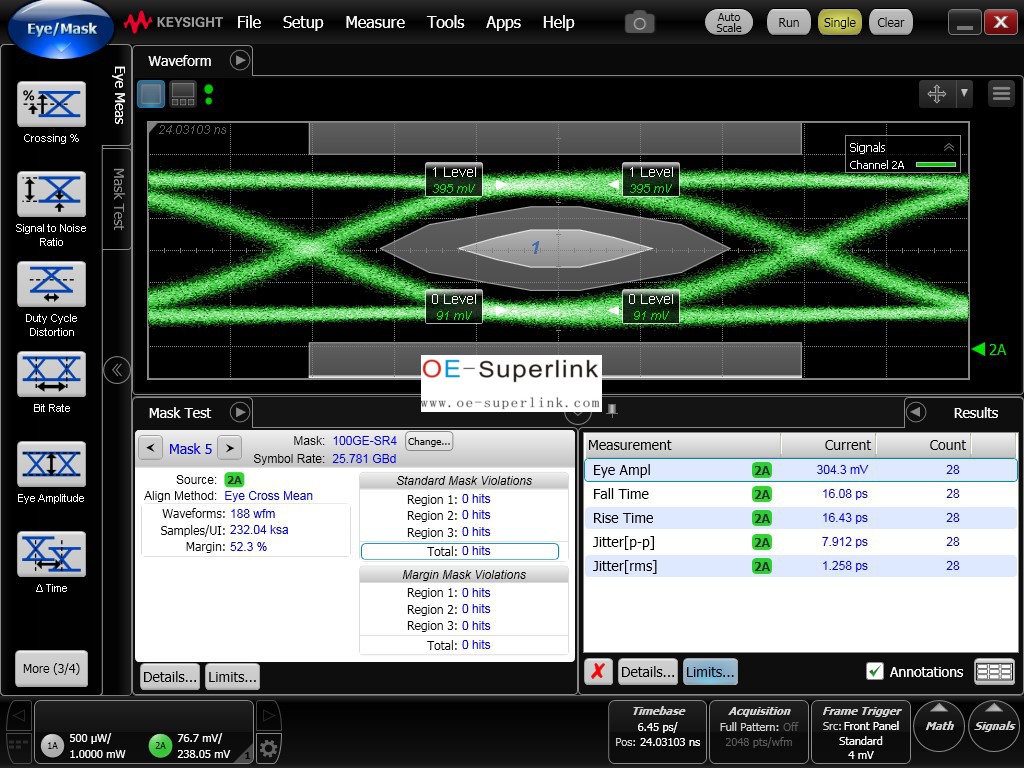

100G眼圖：
